Le cours — 6 modules

Préparation aux habilitations électriques d'électricien — exécutant (B1 / B1V), chargé de travaux (B2 / B2V), chargé d'intervention BT générale (BR) et chargé de consignation (BC), avec les équivalents haute tension (H1 / H2 / HC). Contenu conforme à la norme NF C 18-510 (janvier 2012 + amendement A1 de février 2020) et au code du travail (art. R.4544-1 et suivants). Touchez un module pour l'ouvrir.

Ma progression0 / 6 modules terminés
Vidéo du module 1 — L'habilitation électrique en pratique
Objectifs : comprendre ce qu'est l'habilitation • connaître les textes qui l'imposent • identifier chaque acteur et son rôle.

1.1 Ce qu'est (et n'est pas) l'habilitation

Le code du travail impose que les opérations sur les installations électriques, ou dans leur voisinage, soient réalisées par des travailleurs habilités (art. R.4544-9). L'habilitation est délivrée par l'employeur après une formation théorique et pratique et une évaluation (art. R.4544-10), selon les modalités de la norme NF C 18-510.

L'habilitation n'est ni un diplôme ni une qualification d'électricien : c'est la reconnaissance, par votre employeur, de votre capacité à accomplir en sécurité les opérations précises qui vous sont confiées vis-à-vis du risque électrique. Un diplôme atteste d'un savoir ; l'habilitation autorise à opérer.

D'où viennent ces règles ? La chaîne des textes

TexteRôle
Décret n° 2010-1118
du 22 septembre 2010		Texte fondateur : il a abrogé le décret de 1988 et créé les articles R.4544-1 à R.4544-11 du code du travail.
C. trav. R.4544-9Les opérations sur les installations électriques ou dans leur voisinage ne peuvent être réalisées que par des travailleurs habilités.
C. trav. R.4544-10L'habilitation est délivrée par l'employeur, après formation ; il remet un carnet de prescriptions et fournit les équipements de protection adaptés.
Arrêté du 5 juillet 2024Texte en vigueur : il désigne les normes recommandées — NF C 18-510 (janvier 2012) + amendement A1 (février 2020), et NF C 18-550 (août 2015) pour les véhicules électriques ou hybrides.

Le tout s'inscrit dans l'obligation générale de sécurité de l'employeur (art. L.4121-1) et les principes généraux de prévention (art. L.4121-2) : éviter le risque, l'évaluer, le combattre à la source, privilégier les protections collectives, former et informer.

1.2 Les acteurs et leurs rôles

ActeurRôle
EmployeurDélivre l'habilitation, fournit le carnet de prescriptions et les EPI, peut la modifier, la suspendre ou l'annuler.
Chargé d'exploitation électriqueResponsable des accès et de la conduite des opérations sur un ouvrage donné ; il autorise les travaux et les interventions.
Chargé de travaux (B2/H2)Dirige effectivement les travaux et veille à la sécurité des exécutants placés sous ses ordres.
Chargé d'intervention (BR)Réalise les interventions BT générales : dépannage, mesurage, raccordement.
Chargé de consignation (BC/HC)Réalise les opérations de consignation et de déconsignation et délivre l'attestation de consignation.
Exécutant (B1/H1)Réalise les opérations confiées, sous les ordres du chargé de travaux, en respectant les prescriptions de sécurité.
Surveillant de sécurité électriqueSurveille les personnes vis-à-vis du risque électrique et alerte en cas d'écart aux règles.

1.3 Le titre d'habilitation et le recyclage

  • Le titre d'habilitation est nominatif, signé par l'employeur et par l'habilité ; il précise les symboles, le domaine de tension, le champ d'application et d'éventuelles restrictions. Il n'est valable que chez l'employeur qui l'a délivré.
  • Recyclage recommandé : tous les 3 ans (préconisation NF C 18-510), et réexamen à chaque changement de fonction, d'installation ou d'employeur.
  • Il n'existe pas d'examen national d'habilitation : le formateur émet un avis après évaluation des savoirs et savoir-faire, puis l'employeur délivre le titre. L'évaluation blanche de cette plateforme (30 questions, réussite à partir de 45/60) vous y prépare.
Questions associées : thème 1 → QCM.
Vidéo du module 2 — Napo dans… Chocs électriques ! (film INRS)
Objectifs : distinguer électrisation et électrocution • connaître les effets du courant • comprendre contacts direct/indirect et les protections.

2.1 Électrisation, électrocution, brûlures

  • Électrisation : passage du courant dans le corps humain, quelles qu'en soient les conséquences.
  • Électrocution : électrisation mortelle.
  • Contact direct : contact avec une pièce nue normalement sous tension. Contact indirect : contact avec une masse mise accidentellement sous tension à la suite d'un défaut d'isolement.
  • Brûlures : internes (effet Joule sur le trajet du courant) et externes (arc électrique, projections). Un arc peut jaillir sans contact et provoquer brûlures graves, effet de souffle (blast) et lésions oculaires par UV.

2.2 Les effets du courant alternatif sur le corps

Intensité (ordre de grandeur)Effet
≈ 0,5 – 1 mASeuil de perception
≈ 10 mAContraction musculaire — impossibilité de lâcher (« seuil de non-lâcher »)
≈ 30 mASeuil de fibrillation ventriculaire selon la durée de passage — danger vital
> quelques 100 mABrûlures graves, arrêt cardiaque et respiratoire

Source : INRS, ED 6127 « L'habilitation électrique ».

La gravité dépend de cinq facteurs conjoints : l'intensité, le temps de passage, le trajet dans le corps (le plus dangereux traverse le cœur, ex. main-à-main ou main-à-pieds), la résistance du corps (elle chute quand la peau est humide) et la tension. Rappel de la loi d'Ohm : U = R × I — à tension donnée, si la résistance diminue, l'intensité augmente.

Contre les contacts indirects, la parade est la mise à la terre des masses associée à un dispositif différentiel (DDR) : un DDR 30 mA coupe l'alimentation dès qu'un courant de fuite dépasse son seuil. Un disjoncteur classique protège contre les surintensités, pas les personnes contre les contacts indirects.
Une installation dont l'état n'est pas certain se considère SOUS TENSION tant que le contraire n'a pas été prouvé par une vérification d'absence de tension.
Questions associées : thème 2 → QCM.
Objectifs : classer un ouvrage dans son domaine de tension • situer les zones d'environnement • connaître la distance de voisinage renforcé en BT.

3.1 Les domaines de tension

DomaineCourant alternatif (AC)Courant continu (DC)
TBT — très basse tension≤ 50 V≤ 120 V
BT — basse tension50 à 1 000 V120 à 1 500 V
HTA — haute tension A1 000 à 50 000 V1 500 à 75 000 V
HTB — haute tension B> 50 000 V> 75 000 V

Valeurs NF C 18-510. Exemples : 230/400 V = BT ; 20 000 V (distribution) = HTA ; 90 000 V (transport) = HTB.

3.2 Les zones d'environnement

Autour d'une pièce nue sous tension, l'espace est découpé en zones délimitées par des distances de sécurité. La zone 0 est l'emplacement des pièces nues sous tension (contact possible). En haute tension, les zones 1, 2 et 3 sont des zones de voisinage successives. En basse tension, la zone 4 est la zone de voisinage renforcé.

Situation (BT)Distance à une pièce nue sous tensionQualification de l'opération
Contact0 cmTravail sous tension (interdit sauf habilitation T)
Voisinage renforcé (zone 4)moins de 30 cm (DLVR = 0,30 m)Autorisé seulement avec l'indice V et les EPI adaptés
Au-delà de 30 cm> 30 cmHors zone de voisinage renforcé BT

Repères : DMA (distance minimale d'approche, qui augmente avec la tension en HT), DLVR (distance limite de voisinage renforcé) et DLVS (distance limite de voisinage simple).

Un local ou emplacement d'accès réservé aux électriciens est signalisé ; seule une personne habilitée et autorisée peut y pénétrer. Le degré de protection d'un matériel se lit à ses indices : IP (pénétration des corps solides et de l'eau) et IK (chocs mécaniques).

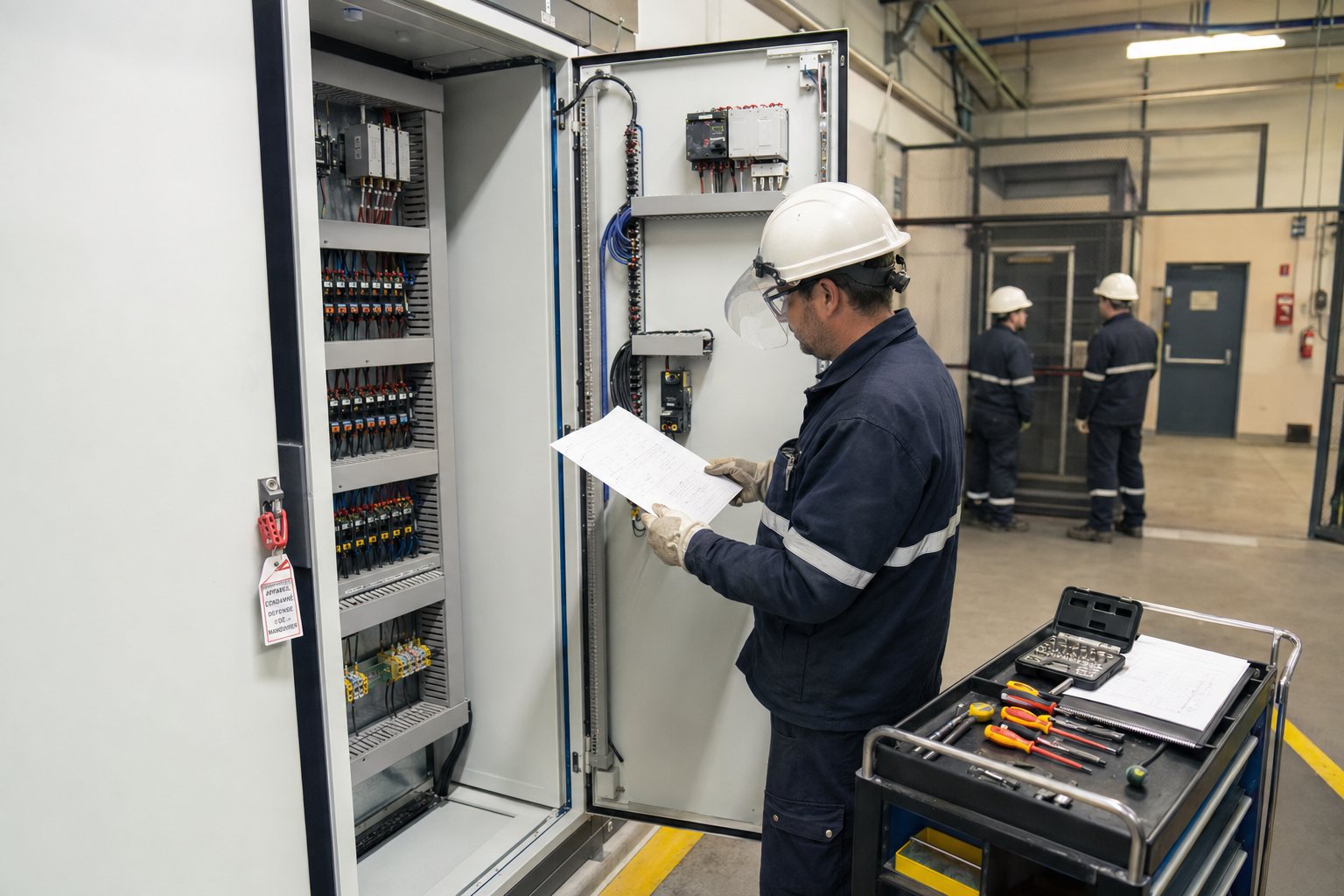

Mesure et repérage sur une installation électrique
Situer l'ouvrage dans son domaine de tension et sa zone d'environnement conditionne toute la démarche de sécurité.
Questions associées : thème 3 → QCM.
Vidéo du module 4 — Comment choisir le symbole d'habilitation ? (webinaire INRS)
Objectifs : lire un symbole d'habilitation • connaître le rôle de chaque symbole • rester strictement dans le périmètre du sien.

4.1 Comment se lit un symbole

ÉlémentSignification
1er caractère : B / HDomaine de tension : B = basse tension, H = haute tension.
2e caractère : 0 / 1 / 2 / R / S / C / E0 = travaux non électriques · 1 = exécutant électricien · 2 = chargé de travaux · R = chargé d'intervention BT générale · S = intervention BT élémentaire · C = chargé de consignation · E = opérations spécifiques (essai, vérification, mesurage, manœuvre).
Lettres additionnelles : V / T / N / P / XV = voisinage renforcé · T = travaux sous tension · N = nettoyage sous tension · P = photovoltaïque · X = habilitation spéciale.

4.2 Les rôles des principaux symboles

SymboleRôle
B0 / H0Exécutant ou chargé de chantier réalisant des travaux non électriques en environnement BT / HT.
B1 / B1V — H1 / H1VExécutant électricien : travaux hors tension sous les ordres du chargé de travaux (V = au voisinage renforcé).
B2 / B2V — H2 / H2VChargé de travaux : dirige et organise les travaux électriques (« B2V Essai » autorise les essais).
BRChargé d'intervention BT générale : dépannage, mesurage, raccordement. Limites : ≤ 400 V AC et ≤ 32 A sur circuit terminal.
BC / HCChargé de consignation : réalise la consignation et délivre l'attestation. Il ne réalise pas lui-même les travaux qu'il a consignés.
BE / HE + attributOpérations spécifiques : Manœuvre, Essai, Vérification, Mesurage.
Règle fondamentale : une personne habilitée ne réalise jamais une opération non couverte par son symbole — pas même « en dépannage », pas même à la demande d'un collègue, pas même en urgence. Sortir de son symbole, c'est sortir de sa sécurité.
Questions associées : thème 4 → QCM.
Vidéo du module 5 — La vérification d'absence de tension (VAT)
Objectifs : appliquer le principe du travail hors tension • connaître par cœur les 4 étapes de la consignation • situer les interventions BR.

5.1 Le principe : travailler hors tension

Chaque fois que c'est possible, on travaille hors tension. La mise en sécurité d'un ouvrage pour y travailler s'appelle la consignation. Elle se déroule en 4 opérations, dans un ordre strict :

ÉtapeOpération
1SÉPARATION — isoler l'ouvrage de toutes ses sources par une coupure certaine.
2CONDAMNATION — verrouiller l'organe de séparation (cadenas) + poser une pancarte d'interdiction de manœuvre.
3IDENTIFICATION — s'assurer que l'on travaille bien sur l'ouvrage séparé et condamné.
4VÉRIFICATION D'ABSENCE DE TENSION (VAT) — avec un vérificateur adapté, testé bon avant ET après ; suivie, si nécessaire (HT, risque de réalimentation ou de tension induite), de la mise à la terre et en court-circuit (MALT/CCT).
Moyen mnémotechnique : Séparer, Condamner, Identifier, Vérifier. La VAT est le geste vital : c'est la garantie ultime, au plus près du chantier, qu'aucune tension n'est présente. Si le VAT se révèle défaillant au test après, la VAT n'est pas valable : on la recommence.

5.2 Attestation, déconsignation, deux étapes

  • Le chargé de consignation (BC) remet l'attestation de consignation au chargé de travaux, qui ne commence rien avant de l'avoir reçue.
  • En fin de travaux : retrait des mises à la terre, repli du personnel, restitution de l'ouvrage, puis déconsignation (remise sous tension).
  • Consignation en une étape : le chargé de consignation réalise les 4 opérations. En deux étapes : il assure séparation + condamnation, le chargé de travaux réalisant identification + VAT.

5.3 Les interventions BT (BR) et le travail sous tension

  • L'intervention BT générale (BR) couvre dépannage, remplacement, raccordement et mesurage/essais, dans les limites ≤ 400 V AC et ≤ 32 A. Un dépannage peut comporter une phase de recherche sous tension encadrée (EPI, procédure), puis une réparation hors tension après consignation.
  • L'intervention BT élémentaire (BS) est plus simple encore (remplacement à l'identique, raccordement sur bornes en attente), réalisée hors tension.
  • Les travaux sous tension sont interdits sauf habilitation spéciale (symbole T) et procédures particulières.
Deux techniciens réalisant une consignation sur une armoire électrique
Consignation en cours : ouvrage séparé, condamné, identifié — la VAT confirme l'absence de tension avant tout travail.
Questions associées : thème 5 → QCM.
Vidéo du module 6 — Premiers secours : électrisation
Objectifs : choisir et vérifier ses EPI • distinguer les appareils de coupure • secourir sans se mettre en danger et réagir à un feu électrique.

6.1 Les équipements de protection

  • Gants isolants : de la classe adaptée à la tension (classes 00 à 4), vérifiés avant chaque usage (test de gonflage, état) ; un gant déchiré est retiré du service.
  • Écran facial anti-UV/anti-arc, casque isolant, vêtements anti-arc si le risque le justifie, chaussures de sécurité.
  • Tapis et tabouret isolants pour s'isoler du sol.
  • VAT (testé avant/après), perche isolante, cadenas de condamnation, outils isolés 1000 V (marquage double triangle).

6.2 L'appareillage de coupure

AppareilFonction
SectionneurAssure la séparation visible ; il ne se manœuvre jamais en charge.
InterrupteurÉtablit et coupe le courant en charge, sans protection.
DisjoncteurCoupe en charge et protège contre les surintensités et court-circuits.
FusibleInterrompt le circuit par fusion en cas de surintensité.
DDR / différentielProtège les personnes contre les contacts indirects (sensibilité 30 mA).

6.3 Accident électrique : PROTÉGER → ALERTER → SECOURIR

  1. PROTÉGER sans se mettre en danger : ne jamais toucher à main nue la victime en contact avec un conducteur. Couper ou faire couper l'alimentation ; à défaut, dégager la victime avec un élément isolant et sec.
  2. ALERTER : 15 (SAMU), 18 (pompiers) ou 112 — lieu précis, nature électrique de l'accident, état de la victime.
  3. SECOURIR : victime inconsciente qui respire → PLS ; victime qui ne respire plus → RCP + défibrillateur (DAE) dès que possible.
Feu d'origine électrique : couper l'alimentation si possible, ne JAMAIS utiliser d'eau sur une installation sous tension — extincteur CO2 ou à poudre. Même apparemment indemne, une victime d'électrisation doit être examinée par un médecin (lésions internes possibles à retardement).
Questions associées : thème 6 → QCM.
